集成電路設計原理圖僅是第一步
完成原理圖的方法相同，特別是集成電路設計的系統原理圖僅僅是集成電路設計的第一步。誤區是要在完成繪制所有電路圖后慶祝其完成，但是你真的完成了嗎？在可以說已經引入了原理圖之前，可能仍然需要完成許多小細節。
首先完成系統原理圖的所有單獨設計
系統級原理圖由每個系統電路板的單獨原理圖組成。在系統級完成集成電路設計之前，你需要確保首先完成每個單獨的設計。因此，讓我們回顧一下完成板級原理圖所需的時間：
1、完成設計：要做的第一件事是確保你已經創(chuàng )建了此集成電路設計所需的所有電路。這看起來似乎過于簡化了，但是你可能會(huì )驚訝于有多少集成電路設計經過布局而電路的重要部分丟失了。此時，進行完整的設計審查對確保所有電路都包括在內并且已經通過電路仿真進行了驗證非常有幫助。
2、標簽：確保所有必需的網和網組均已根據集成電路設計標準進行了命名和標記，可見并進行了排列。你還需要確保所有組件的參考標記都經過縮放和旋轉，以便于閱讀。
3、公司數據：你是否在標題欄中包含了所有必要的標題，名稱，日期，部件號，版權信息和公司徽標？原理圖的所有頁面均已正確編號和命名嗎？
4、原理圖清理：你是否已清理原理圖，以免網絡(luò )混亂，組件不擁擠？你還將需要尋找漂移程度超出其要求的電線，或者尋找其他方法來簡化電路的外觀。請記住，這里的目標是提出一個可用的，可讀的文檔。
5、最終同步：確保在布局和原理圖之間運行最終同步。通常這都無法完成，并且電路板布局最終與原理圖中的零件和網表不匹配。
6、最終檢查：你是否已經運行了DRC的最后時間？檢查集成電路設計是否存在電氣和物理違規情況。如果你的同步發生了任何變化，或者清理無意中導致了電路問題，那么你將需要確保在發布最終原理圖之前已檢查并糾正了這些問題。
一旦可以確定地說所有單個系統原理圖都已完成，你就可以繼續在系統級別上做同樣的事情了。

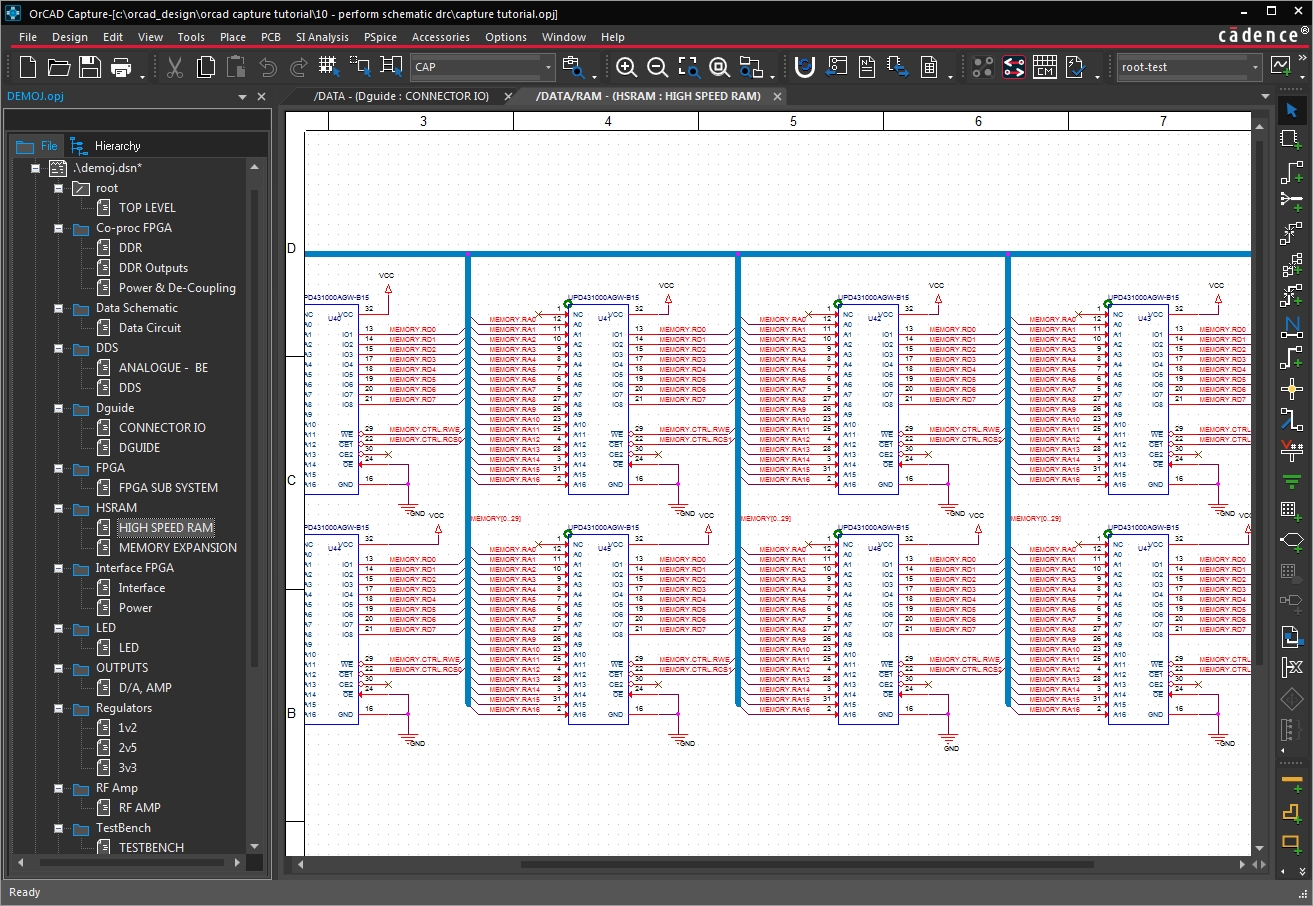

完成PCB系統原理圖是完成集成電路設計的一部分
按照相同的檢查流程完成系統原理圖
系統級原理圖與單個原理圖實質上是相同的實體，不同之處在于它具有代表單個系統設計的塊而不是組件或分層原理圖圖紙。由于各個設計通常由其他設計團隊成員進行，因此從系統角度管理整個項目很重要。這樣可以確保每個設計都經過相同的設計和檢查步驟，從而使流程中沒有任何遺漏。
現在已經完成了系統的所有單個設計，你將準備對主系統級原理圖進行相同的操作。為此，你將執行與單個設計基本相同的檢查過程，但有一些細微差別：
1、集成電路設計完成：你是否已將所有集成電路設計都包括在系統原理圖中，并且所有這些設計是否都已完成？
2、系統標簽：不同的單個設計是否標記有名稱和零件編號以及設計互連的連接名稱？
3、公司數據：你的系統設計中是否包含所有必要的標題，名稱，日期，部件號，版權信息和公司徽標？
4、系統原理圖清理：集成電路設計是否整潔有序，以便他人使用和閱讀？請記住，在系統級別，你可以添加圖形對象，例如箭頭或文本，以幫助識別特定的電路流程和零件編號。
5、最終檢查：你是否維護了正確的系統連接性并創(chuàng )建了連接性報告？
至此，你已經通過必要的步驟介紹了系統級原理圖，以便最終確定并完成該原理圖。完成并最終確定各個PCB布局后，你就可以準備構建板來測試和調試整個系統了。

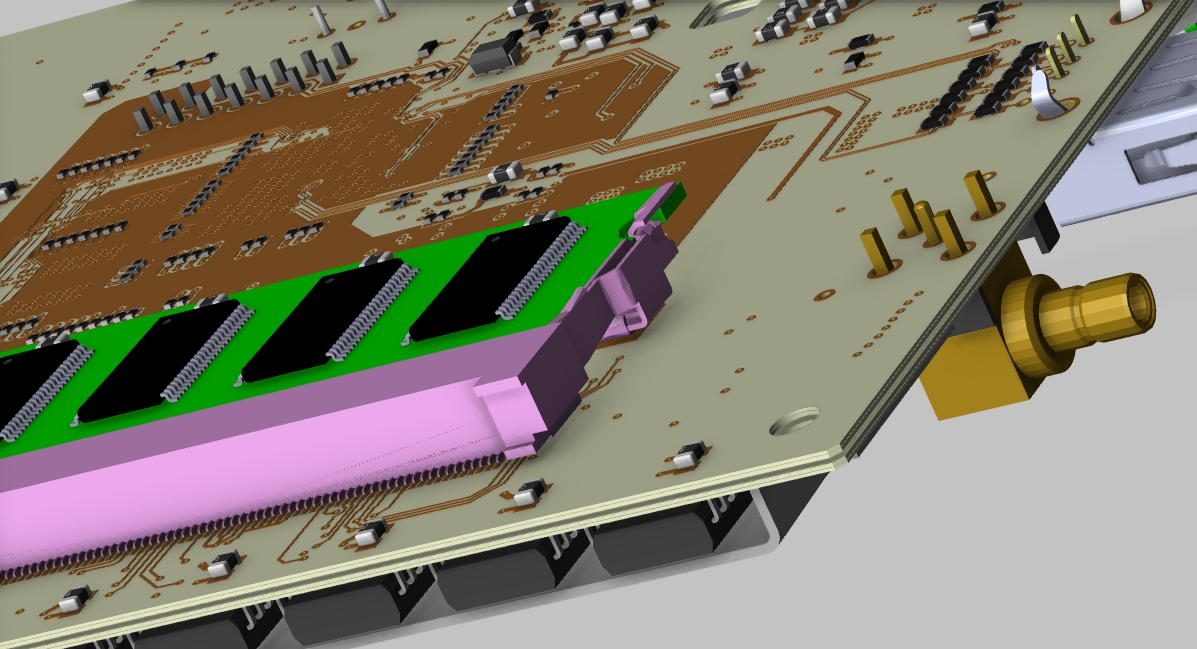

系統原理圖的每個單獨設計都需要在主原理圖之前完成
