硬件電路設計優化技術
如果你在硬件電路設計中沒有實踐正確的優化技術，就會(huì )遇到很多問題。
為什么當前的優化技術很重要？
電流是PCB硬件電路設計中經常被忽略的參數。諸如EMI和功率預算之類的問題在硬件電路設計過程中占主導地位，但忽略電流在PCB上的流動方式可能會(huì )導致一些令人討厭的問題。
一個經典的例子是，你交付給重負載的功率比計算的功率要少，并且你花了數小時才想出硬件電路設計中出了什么問題。事實證明，負載的電壓跟蹤不足以通過電流量，你會(huì )大為震驚。
無法預測電流也會(huì )導致電噪聲，特別是在混合信號電路中。當數字源的信號流向其目的地時，電流需要完整地返回到源。高頻信號的返回電流有時會(huì )干擾PCB上的模擬信號。

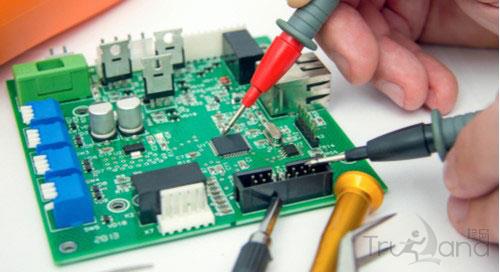

即使使用正確的工具，也很難跟蹤與當前相關的問題
與電壓相比，電流問題更難檢測。在PCB上的探針上獲得電壓讀數很容易，但是電流卻不能說相同。除了切斷走線并使電流流過電流表外，很難確定PCB出了什么問題。
因此，明智的做法是實踐正確的技術來優化電子硬件電路設計中的電流，無論是確保有效的功率傳輸還是防止電噪聲。
優化電流返回路徑
電子硬件電路設計不僅僅是將網絡(luò )與PCB布局上的走線相連。如果有什么可以省去PCB內干擾的麻煩，那就在設想當前的返回路徑。從信號源到接收器的每個信號都需要通過地面返回信號源。
對于低頻信號，返回路徑是電阻最低的路徑。但是，較高頻率的信號會(huì )采用阻抗最低的返回路徑。兩者之間有區別，因為寄生電容和阻抗可能會(huì )影響高速信號中的電流。
確保返回路徑不橫穿模擬信號區域的好方法是故意為信號創(chuàng )建接地回路。通常，一般在信號走線下方放置一個接地多邊形。同樣重要的是要確保接地層上沒有不連續之處，以防止回流電流將接地噪聲引入其他信號。
當前用于熱點預防的優化技術
僅出于常識，要使功率傳輸高效，PCB跡線上的損耗必須最小。功率損耗有時會(huì )表現為熱點，在這種情況下，特定的銅走線必須承受的電流超過其額定承載的電流。

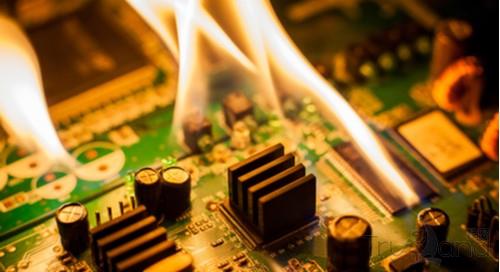

無法針對電流處理進行優化可能會(huì )使PCB過熱而無法處理
與銅線一樣，PCB走線的電阻值由寬度和厚度決定。這些參數與銅線開始急劇加熱之前可能需要的最大電流相關。為了避免出現熱點，你需要確保銅走線的尺寸足夠大以處理通過的電流。
電流的效率不僅受PCB走線尺寸的影響，而且還受連接各層之間走線的過孔的影響。有時，需要多個通孔才能成功地在層之間導通電流，而不會(huì )產生明顯的熱量損失。
高效的輸電網絡(luò )要求電流暢通無阻，上海韜放電子為你提供的整套布局，硬件電路設計和分析選項中的各種工具來實現這一目標。
韜放電子提供硬件電路設計外包服務，如果你想了解有關硬件電路設計解決方案的更多信息，請與我們與我們聯系。
