    PCB設計組裝成本明細

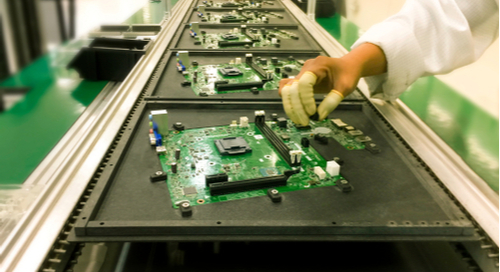

    PCB板生產線

    對于任何電子設計人員或制造商來說,PCB(印刷電路板)的成本都是一個問題-無論是進入PCB的材料還是確保其安全可靠的專業知識。但是有時,即使是出于習慣,工程師也會(huì )發送未經過優化以節省成本的訂單和規格表?;蛟S事實恰恰相反-他們需要一個超級復雜的設計,而他們的采購部門對最終成本感到憤怒。下面的PCB組裝成本明細表將為您提供公正,誠實的概述在整個組裝和生產過程中費用累積的方式。一旦了解了這些因素,您和合同制造合作伙伴便可以在設計過程中調整每個元素,以很大程度地降低財務影響。

    PCB組裝成本細分中的8個因素

    1.電路板尺寸和層數

    更大的電路板將花費更多的事實可能是顯而易見的。但您也要確保設計正確地適合面板尺寸。

    裸板外殼使用各種尺寸的基材-14x18英寸一直到24x30英寸。大多數PCB制造商,包括Streamline,都使用16x18、18x2118x24。Streamline Circuits提供21x2424x30的超寬標準,適用于從大型板到長撓性PCB的各種應用。18x24尺寸面板的可用區域為16x22。

    為了減少浪費的板材,請使用整個空間。如果只使用板子的一部分,那么基本上就是在燒錢。

    大量的銅層也會(huì )增加您的PCB生產成本。您在這里只能節省多少錢,因為復雜的PCB設計需要電阻器和其他組件之間的大量連接。這些類型的復雜設計通常需要多層組件,這些組件需要上下連接配置。

    2.板及組件材料

    當您需要特定的電路板特性(例如高TG,熱額定值,低介電常數或防火組件)時,期望為您的電路板和組件材料付出更多。

    幸運的是,您可以在這里給承包商一些靈活性以降低PCB制造成本。只需在您的材料清單上告訴您的電子合同制造商(ECM),它就可以使用具有類似特性的其他品牌的PCB材料。

    設計中包含的靈活性應適用于組件。您可以在物料清單上注明相等或更好,以便承包商可以使用庫存中的庫存,而不用為您的確切零件爭吵。在您的訂單上使用此語言可以防止ECM一次購買一個零件,而不必依賴批量購買折扣。

    3. SMT與。通孔

    在大多數現代電子制造工廠中,表面貼裝技術SMT)是自動化的。毫不奇怪,這使定制PCB板的平均成本至少在人工方面較低。

    通孔技術仍然可以通過老式的手放置來完成。對于有時承受過大壓力的連接(例如電源連接),有時還是有必要的,但在大多數情況下,SMT取代了它。您希望在制造過程中減少通孔工藝-它們會(huì )增加自定義PCB設計成本。

    4.設計復雜度

    嘗試最小化PCB布局的復雜性-在制造商端實現目標的額外工作將增加成本。例如,如果您可以設計組件,使所有零件都在電路板的同一側,則無需為使它兩次進行表面貼裝過程而花錢。

    在其他情況下,您的設計需要復雜性。

    一些設計方面,例如球柵陣列(BGA),需要額外檢查。其他如保形涂層,則增加了組裝步驟。該涂層可防止灰塵和振動進入采礦和醫療設備,因此是必不可少的(但代價高昂的)邪惡。

    5.符合標準和認證

    標準和認證是一項長期投資,需要定期維護。

    為醫療和航空航天業生產IPC 3類電子產品的公司需要大量承包商。這些項目的高風險性質通常意味著ECM可能會(huì ):

    批次追蹤

    數年甚至數十年的記錄保存

    符合AS9100ISO 13485標準

    有些制造商不符合ISO標準是有原因的-維持認證的成本很高。

    6.訂單量和設置時間

    如果數量足夠多,大多數公司都會(huì )打折您的訂單。

    承包商的邏輯是,在給定的一天或一周內必須在較少的工作之間切換時,可以減少準備時間。如果您一年需要500個組件,一次訂購所有組件,而不是在10個不同的場合要求50個組件。

    7.交貨時間

    就像USPS一樣,加急訂購更加昂貴。您給ECM或裸板房做事情的時間越少,收取的費用就越多??焖俚闹苻D時間可能會(huì )迫使制造商從美國而不是從海外采購材料。不幸的是,我們都知道美國本土產品的價格要高于中國同類產品。

    交貨時間也與組件選擇有關。只指定有庫存的組件可以使承包商的周轉時間更短。

    8.其他補充服務

    當然,您想知道PCB設計服務要花多少錢……但是生產中的其他步驟又如何呢?您的ECM甚至還有其他步驟嗎?

    仔細研究您可能需要其他服務,例如:

    PCB設計協助

    PCB測試成本因測試而異

    PCB原型制作

    電子售后服務/再制造

    每項附加服務都會(huì )增加您的訂單最終成本。一站式獲得所需的所有服務將鞏固運輸成本并節省交貨時間。

    簡易路線

    PCB組裝服務按批量和交付需求,您對ECM的要求提供多少設計幫助以及對電路板的性能期望如何定價。

    簡化電子產品制造成本的最簡單方法是與具有業內經驗的交鑰匙PCB制造商合作。
