線性” PTC熱敏電阻克服了NTC溫度檢測的缺點
溫度是測量的物理變量，設計人員具有許多傳感選項，其中包括熱電偶，RTD，固態電流輸出傳感器和熱敏電阻。其中，負溫度系數（NTC）熱敏電阻由于成本低，適用范圍廣且接口相對容易，因此被用于工業，汽車，醫療，儀器儀表和消費類應用中的溫度感測。
但是，NTC熱敏電阻確實具有眾所周知的缺點。除了具有較大的電阻溫度系數（良好）之外，它們還具有高度非線性（盡管平滑）的電阻與溫度的關系曲線（不好）。結果，電路和系統設計人員必須實施一種或多種策略來有效地部署它們。此類技術包括多點校準，使用具有重疊范圍的多個熱敏電阻，查找表（通常借助插值法）或基于標準方程（或簡化的回歸 多項式）執行校正計算，從而對它們的傳遞函數進行建模。
我們要認識到它們的吸引力和缺點，因此推出了一系列基于硅的正溫度系數（PTC）熱敏電阻（NTC器件的補充），它們保持的精度提高了50％。例如，TMP61是高度線性的PTC熱敏電阻，在25°C時的標稱電阻為10kΩ，在0至70°C的溫度范圍內具有±1％的非線性度，工作范圍為–40至+ 125°C （圖1）。

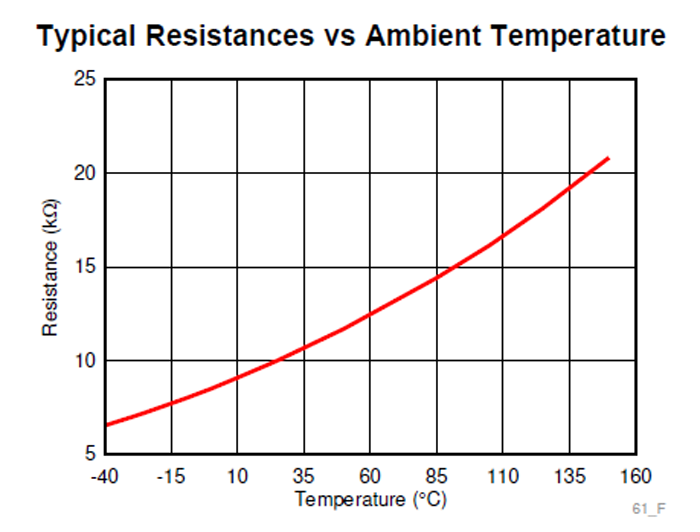

1. TMP61的典型溫度-電阻-電阻傳遞函數顯示出其相當高的線性度
它在整個溫度范圍內提供一致的靈敏度，在25°C時的電阻溫度系數（TCR）為6400 ppm /°C，在整個工作范圍內的典型TCR容差為0.2％（類似的TMP63在25°C時的標稱電阻為100kΩ C，以及47kΩTMP64）。與NTC器件相比，熱敏電阻幾乎不需要線性化電路或軟件，僅需單點校準，電阻容限變化較小，并且在高溫下具有更高的靈敏度。
TI聲稱，這些PTC熱敏電阻消除了對附加線性化電路或冗余NTC熱敏電阻的需求，從而簡化了設計并降低了系統成本。與NTC熱敏電阻相比，可將印刷電路板（PCB）的布局尺寸至少減少33％。
與所有設備一樣，尤其是經常處于敵對環境中的溫度傳感器，故障確實是一種選擇和可能性。熱敏電阻可以由電壓或電流源驅動（圖2），盡管每種驅動方法各有利弊，但短路可能會(huì )對整個系統產生影響。因此，在發生短路故障時，TI設備具有內置的“故障保護”功能。

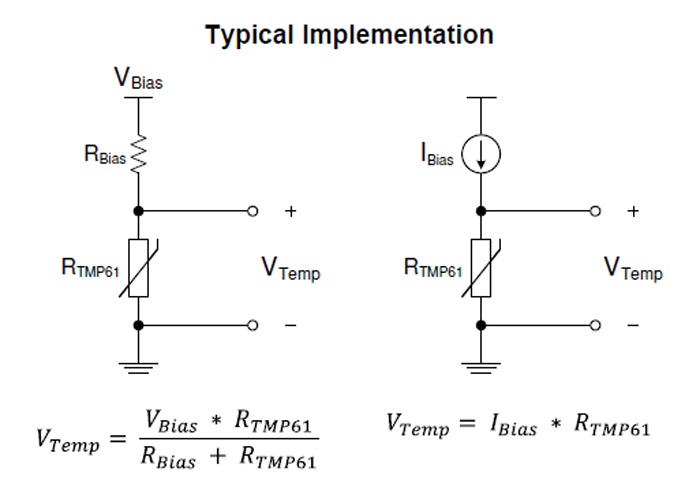

2.作為電阻組件，可以使用電壓源（左）或電流源（右）來驅動熱敏電阻。實際上，大多數電壓驅動電路使用比例布置來消除源漂移的影響
當然，物理傳感器的尺寸是溫度感測的一個因素，因為傳感器的熱質量會(huì )影響響應時間和將傳感器定位在關注點附近的能力。在可用封裝中，TMP61提供0.60-×1.00-mm（兼容0402封裝），4.00-×3.15-mm（TO-92S）和0.80- 1.20-mm（SOT-5X3）的封裝；TMP63采用0.60-×1.00-mm封裝，并提供其他TMP封裝。此外，汽車級版本還提供10kΩTMP61和 100kΩTPM63。價格開始在US $ 0.05 1,000片為單位。
為了進行測試和評估，TI提供了TMP6EVM評估套件，該套件通過USB連接或CR2032幣形電池供電（圖3）。該獨立模塊包括該公司用于本地溫度參考的TMP116數字傳感器以及兩個模擬通道。電路板的傳感器部分可與主板分離，以模擬一個系統，該傳感器位于距離主機控制器較遠的位置（通常情況），而LCD則以2 Hz的頻率實時顯示溫度測量值更新率。

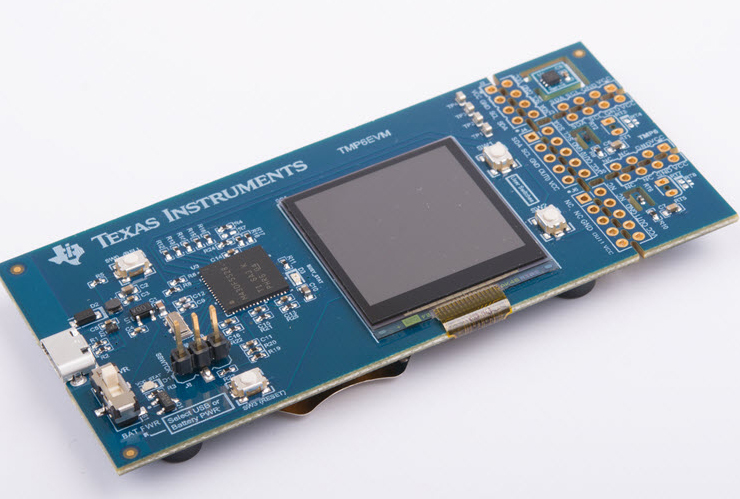

3.詳細的用戶指南和基于PC的Windows GUI支持TI用于TMP61系列的TMP6EVM評估套件
