    電路設計流程是什么?

    行業資訊

    電路設計流程是什么?

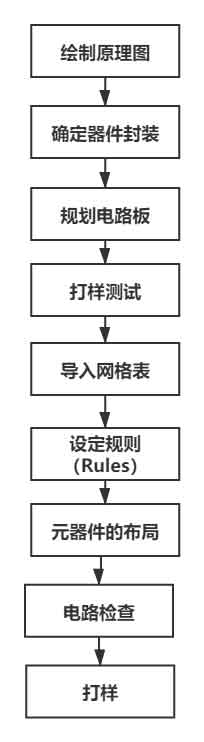

    電路設計即PCB設計,電路設計有其固有的步驟,我們會(huì )按照嚴格的電路設計步驟進行設計,其主要步驟如下:

    一、繪制電路原理圖

    在設計電路之初,線確定整個電路的功能及電氣連接圖,繪制一張滿意的原理圖,為后面的步驟提供保證,工作如下:

    1、了解電路的功能;

    2、了解電路的輸入輸出信號及電源;

    3、用繪圖軟件(Altium Designer)封裝器件的原理圖;

    4、繪制原理圖,將所有的器件連接起來,生成網格表;

    二、確定元件封裝

    根據所需元器件的大小規格,嚴格進行封裝,將原理圖上的器件與PCB上的器件一一對應起來,同時確保所有的原理圖器件都有封裝;

    三、規劃電路板

    這一步是對電路板的各種物理參數進行設置,如電路板的形狀及大小、電路板的安裝方式、焊盤的大小,測試孔如何預留等

    四、導入網格表

    網格表中包含了原理圖中的各個元器件的封裝形式,以及原件的鏈接方式,因此導入網絡(luò )表之后就得到了PCB的后續設計基礎

    五、設定規則(Rules)

    根據實際需求來設置網絡(luò )的線寬、走線間距、過孔大小、焊盤大小、器件間距等等規則,方便后期的電路檢查

    六、元器件的布局

    我們會(huì )從機械結構、散熱、電磁干擾、布線方便等各種方面綜合考慮來進行元器件布局,先布置占用空間大的器件,然后布置外圍小器件

    七、電路檢查

    檢查電路是否符合電氣規則,將不滿足規則的地方改正,導出生產文件和bom,然后進行打樣

    八、打樣測試

    pcb設計打樣回來的板子就可以貼片測試了
