PCB板設計網格介紹
PCB板設計網格類似于在布局上縱橫交錯的水平線和垂直線。網格線的交點在PCB上形成坐標，使組件的放置和布線更加容易。通常在布局上默認情況下會(huì )打開網格線，但是如果您看到空白的PCB設計表，則需要手動打開網格。
通常，您會(huì )在PCB編輯器中找到兩種類型的網格。第一種是查看網格，它覆蓋在布局上，使您在進行PCB板設計時具有空間感和尺寸感。第二種類型的網格通常稱為Layout網格，是創(chuàng )建精細布局的重要工具。
Layout網格（無論是否可見）是PCB編輯器拖放功能的基礎。當您選擇一個組件并將其在屏幕上移動時，組件會(huì )根據Layout網格的分辨率“Layout”。如果將Layout柵格設置為10密耳，則組件將在10密耳的空間中移動。
在PCB板設計中使用Layout網格可幫助您組織彼此對齊的組件。通過設置適當的分辨率，您可以省去將鼠標移動幾毫米以將組件放置在布局上的繁瑣工作。在Layout網格的幫助下進行路由也會(huì )產生更整齊的痕跡。

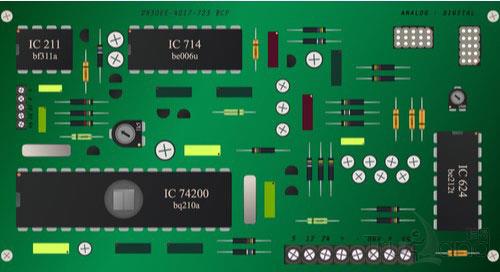

PCB網格使組件對準更加容易
您應該將公制單位還是英制單位用于PCB網格？
在PCB板設計中，公制和英制單位均用于組件尺寸。因此，您將發現可以將網格設置為任一測量單位。問題是，這是PCB設計中使用的很好的測量單位。
在網格中使用一個或其他單元沒有硬性規定。如果PCB設計上的大多數組件都是按數據表上的英制單位測量的，則以相同單位設置網格是有意義的。您還可以在PCB板設計過程中更改其間的單位。由于我習慣于英制測量，因此我從“ mils”開始設計，但是在以公制單位焊盤間距布線時，將切換為“ mm”。
在PCB編輯器中使用網格的策略
與其直接對PCB板設計收費，不如知道如何充分利用網格。在開始繪制PCB輪廓之前，您需要將網格設置為較粗的分辨率，例如50密耳或100密耳。您會(huì )發現使網格線可見有助于您快速正確地繪制PCB輪廓。
放置組件時，您可能希望將Layout網格減小到約25密耳或50密耳。這樣的分辨率對于放置組件之間有足夠的間隙是理想的。保留查看網格的分辨率并僅在Layout網格上進行更改是可以的。

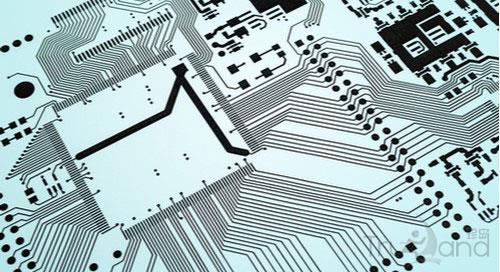

網格輔助PCB設計可產生整潔的布局
對于布線，您需要將Layout網格減小到大約10密耳。此分辨率適用于大多數PCB板設計。當然，如果要布線的是高密度PCB板，則需要進一步減小Layout網格以使其更合適。您可能會(huì )在整個設計中多次更改分辨率。
如果可能，請堅持使用10s或5s的網格分辨率，因為這些是與常規對齊方式配合使用的標準值。
