模擬信號帶寬及其與電源完整性的關系

2020-07-03

隨著越來越多的設備以更快的邊沿速率和更高的頻率運行，不能認為電源完整性與信號完整性是分開的。在任何數字PCB設計中，都需要精心設計PDN，以提供穩定的電源和低瞬態振鈴。數字系統所需的步驟與模擬系統中使用的步驟相同，但由于這些板卡中的模擬信號帶寬非常窄，因此在模擬系統中也存在一些例外。

數字設計人員和模擬設計人員傾向于對信號行為的看法大相徑庭。數字設計人員傾向于擔心時域中的瞬態振鈴之類的事情，因為這是為了確保（例如）饋入傳輸線的+5 V信號在接收器處被讀取為+5 V信號。模擬設計人員需要擔心在模擬信號帶寬內會(huì )發生什么—在其他頻率下發生的情況無關緊要。讓我們看看如何在模擬信號帶寬的背景下解釋PDN阻抗頻譜，以及如何設計模擬PDN以實現電源完整性。

模擬電源完整性設計

就像數字PDN設計一樣，模擬PDN需要向下游的模擬IC提供穩定的電源。功率變化會(huì )在敏感的模擬和數字電路的輸出中產生抖動（即，相位噪聲）。這種形式的噪聲會(huì )導致數字信號出現不可接受的偏斜，或者無法在模擬信號中得到適當補償的不可接受的相位差。在這兩種情況下，在下游組件處看到的噪聲電平都無法始終得到補償或抑制。

同樣，當組件從電源汲取電流時，兩種類型的PDN都會(huì )經歷強烈的瞬變。如果PDN中的去耦不足，則這些瞬變會(huì )產生強烈的電壓波動，并作為相位噪聲傳播到輸出。另外，PDN中的強瞬變會(huì )激發從板邊緣發出的板腔諧振（對于內部電源平面），或者從電源軌（在表面層上）產生強輻射。解決這兩種類型的噪聲需要精確設計疊層幾何形狀，以及將PDN設計為具有低阻抗。

對于數字信號，應使用哪個PDN阻抗值？由于PDN模型中并行RLC元素的排列，PDN具有多個諧振，因此尚不清楚。數字信號的帶寬可能跨越數十年，因此帶寬很有可能會(huì )與PDN阻抗譜中的峰值重疊。相反，模擬信號帶寬值非常窄，僅占信號載頻的一小部分。您的工作是對PDN進行工程設計，以使PDN阻抗頻譜在整個相關帶寬內相對平坦。

比較PDN上的數字和模擬信號帶寬

下圖顯示了一個具有復雜PDN阻抗譜的示例。

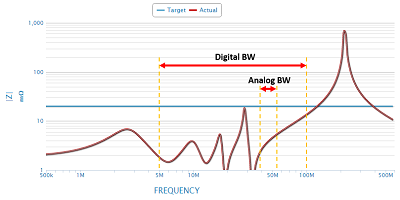

使用多個去耦電容器將PDN上的數字和模擬信號帶寬進行比較的示例

在該圖中，目標阻抗值為20毫歐。對于我們的示例數字信號，帶寬與PDN中的幾個諧振峰重疊。當輸出這種特定類型的數字信號的數字組件切換時，它將吸收一些傅立葉頻譜的瞬態電流，而該傅立葉頻譜不在此帶寬之內。這意味著瞬態電流中的某些頻率分量會(huì )出現高阻抗，從而產生很大的電壓波動。盡管所有PDN阻抗峰值均低于目標阻抗值，但信號看到的凈阻抗將約為31 mOhms（信號帶寬中三個共振峰的峰值阻抗之和）。這會(huì )在時域中產生較大的電壓波動，超過電壓紋波極限約50％。

對于上圖中的模擬信號，帶寬非常窄，并且不與任何PDN諧振重疊。由模擬組件在該帶寬內吸收模擬信號而產生的任何瞬變都不會(huì )產生明顯的紋波，并且會(huì )在電壓容限范圍內工作。無論您是使用數字信號還是模擬信號，PDN都可以看作是濾波器，對從電源汲取的電流信號起作用。對于模擬信號和數字信號，時域中的電壓波動都可以使用傅立葉逆變換簡單地計算出來：

使用多個去耦電容器將PDN上的數字和模擬信號帶寬進行比較的示例

請注意，電流汲取必須建模為因果源，即，對于t <0，它必須為零。對于僅汲取單個頻率成分的模擬分量，進入PDN的電流將在特定信號處的某些信號處振蕩。模擬組件運行時的頻率，因此阻抗函數只是一個增量函數。該傅立葉變換是微不足道的，并且減小到諧波電壓波動。當我們處理直接從電源中汲取其他重復波形的模擬組件（例如鋸齒波）時，現在我們可以減少到數字設計的情況，在這種情況下，必須在廣泛的范圍內考慮信號行為和PDN阻抗帶寬。
