為什么您要讓韜放電子完成您的PCB電路板設計？

韜放電子堅信第一時間做到正確。韜放電子具有詳盡的白盒技術，可確保在將產品帶到您手中之前，糾正所有夾帶的錯誤。這樣可以節省您的時間，成本以及不正確的輸出和更改以糾正它的令人沮喪的惡性循環。

韜放電子專門從事電子產品設計，包括PCB設計服務。他們還提供原型制作服務，以便您可以在批量生產之前測試設備與PCB的兼容性。

韜放電子在設計和制造各種電子產品方面擁有超過10年的卓越經驗，這些產品在不影響質量的前提下具有成本效益。

我們的PCB設計服務成功率很高，我們遵循所有眾所周知的良好設計規范，以確保不會(huì )出錯，因此您的產品可以更快地進入市場。

韜放電子位于上海，擁有龐大的人才庫且運營成本低廉，旨在為我們的客戶提供PCB設計服務，嵌入式系統設計和電子制造，以降低成本并提高質量水平。

一、PCB布局設計

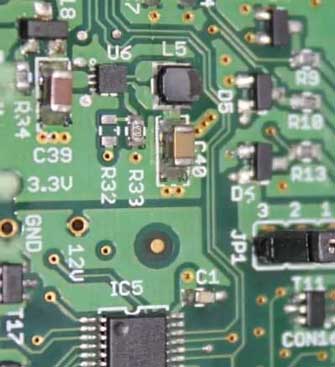

PCB是印刷電路板的縮寫。PCB通過導電跡線和焊盤將電子組件電氣連接。這些組件被焊接到PCB上以提供電連接并將它們固定到板上。它是大多數電路的基礎，為其提供了與電子組件和其他集成電路的機械支撐和電子連接?？梢酝ㄟ^(guò)在絕緣基板的頂部層壓一小層導電材料來設計簡單的PCB。然后將電子組件安裝在電路板上，并焊接到位，從而節省了調試電路故障的大量工作。PCB由不同材料的交替層組成，層壓有粘合劑和熱量，形成一個物體。這些層包括：

①絲?。喉攲釉?span lang="EN-US">PCB上添加數字，字母和符號，以便于組裝和更好地理解電路板。絲網印刷上的標簽指示板上LED上每個引腳的功能。

②阻焊層：這一層使PCB具有獨特的綠色

③銅：該層通過粘合劑和熱量層壓到PCB上。銅的厚度由重量決定，單位為盎司/平方英尺。

④基材（FR4）：這是基礎材料，通常是玻璃纖維。該層提供了PBB的厚度和剛性。鋁也可以代替⑤玻璃纖維。鋁是優選的，因為它成本低，環保且耐用。

根據PCB設計的不同，有多種類型的PCB，包括：

1、單面PCB設計包括單層基板，然后在一側上有薄金屬涂層。常規地，在賤金屬鍍覆之后，連同絲網印刷掩模一起施加保護性焊料掩模以標記出板的部分。雙面PCB設計服務包括固態驅動器，打印機，計算器，照相機，收音機和立體聲設備以及電源。

2、雙面印刷電路板，這種PCB設計與單面PCB不同，并且更有用，因為它在基板的兩面都具有金屬導電層。在PCB上鉆的孔使電路板兩側的電路之間可以連通。雙面PCB設計允許電路和電子組件使用兩種技術連接到另一側：通孔或表面安裝。

通孔允許通過也稱為引線的細線進行連接，這些細線穿過孔并焊接到相應的組件上。表面安裝技術使用電路板作為組件的布線表面。與其他PCB相比，此PCB設計服務可讓您制作緊湊的電路并占用更少的空間。雙面PCB設計服務包括汽車儀表板，電源，HVAC系統，LED照明，放大器和自動售貨機。

3、多層PCB，多層PCB通過具有三到十或十二個襯底層，進一步提高了PCB設計的復雜性。封裝在兩個外平面之間的層是為電路供電的電源平面。

多層PCB設計通過將信號調平器放在電源層的中間來減少電路產生的電磁干擾。多層PCB服務包括重型設備，例如計算機，GPS技術，文件服務器，數據存儲，衛星系統，天氣分析和醫療機械。

4、硬質PCB，PCB設計的剛度也會(huì )隨層數而變化。當想到電路板時，就會(huì )想到一種非柔性的印刷電路板，這種PCB設計是通過使用玻璃纖維作為基板來生產的。這樣可以防止其扭曲或彎曲，并保持形狀完整。它們以單，雙或多層形式出現。剛性PCB設計服務可以包括任何形狀相同，使用壽命長的設備電路板。例如，計算機內部的主板。

5、柔性PCB，可以通過使用諸如塑料之類的柔性材料來更改PCB設計以使其具有柔性，但是制造成本往往比剛性PCB高。它們在成本和重量方面非常有效，因為一塊PCB覆蓋了需要多個PCBS的區域。

6、剛柔板，剛性-柔性PCB設計是將剛性PCB連接到柔性PCB的剛性和柔性PCB的最佳組合。

二、PCB設計

也可以根據您的技術需求設計PCB，因此最適合組裝電路。PCB設計服務從PCB設計人員開始，PCB設計人員收集所有產品規格和電路要求。然后，他使用最佳戰略設計技術創(chuàng )建最合適的PCB設計，以滿足您的需求，確保其滿足市場上的標準和競爭對手的產品。您可以按照以下步驟設計PCB：

1．使用軟件進行PCB設計：

繪制原理圖是PCB設計中最關鍵的步驟，決不能妥協或忽視。為此，您需要設計軟件，例如Eagle，CAD，Allegro，ExpressPCB或Multisim軟件。PCB設計仿真包含構建電路所需的整個封裝。Eagle提供了各種庫，易于使用的圖形用戶界面，并且可以根據后期或項目中的需求更改設計。

2.原理圖繪制和PCB設計：

制作可輸入到邏輯示意圖捕獲工具中的邏輯示意圖。完成并仿真所需電路后，原理圖捕獲包含在一個文件中，并轉換為一種稱為網表的格式。它包含所有微小但至關重要的信息，例如電路節點，組件引腳以及與模式或網絡(luò )的各個引腳連接。Eagle在PCB設計上執行算法，以確保不會(huì )發現任何錯誤或錯誤連接，從而為我們提供所需的輸出。它的設計考慮了寬度，電路板邊緣間距，走線，孔間距以及考慮尺寸的情況。

3．PCB制造：

下一步涉及印刷原理圖設計的PCB，以產生所需的輸出。制造商在電路上執行DFM檢查，然后最終確定它，以從PCB布局軟件的電路板圖中生成薄膜。繪圖儀使用高精度的激光打印機來提供令人難以置信的詳細PCB設計。由Eagle PCB設計在塑料板上產生負像，然后將其組裝和裝配。

按照Eagle PCB設計中的規定，制造電路板，其中內層黑色墨水代表導電銅金屬，透明部分為非導電材料。外層是相反的。對于多層薄膜，Eagle PCB設計的方式是在打孔對準孔之前將它們完美對齊。

4.測試：

出廠后，將對PCB進行測試以確保其結構正確。測試所有可能的輸出以確保功能正常。PCB測試有兩種類型：

①黑匣子測試：此測試僅涉及測試輸入和輸出，而無需查看任何細節。

②白盒測試：此測試更加詳細，涉及測試所有可能的途徑以確保沒有失敗。
